Настройка

Подключите датчик к ПК или планшету (только Omnicomm LLS 4).

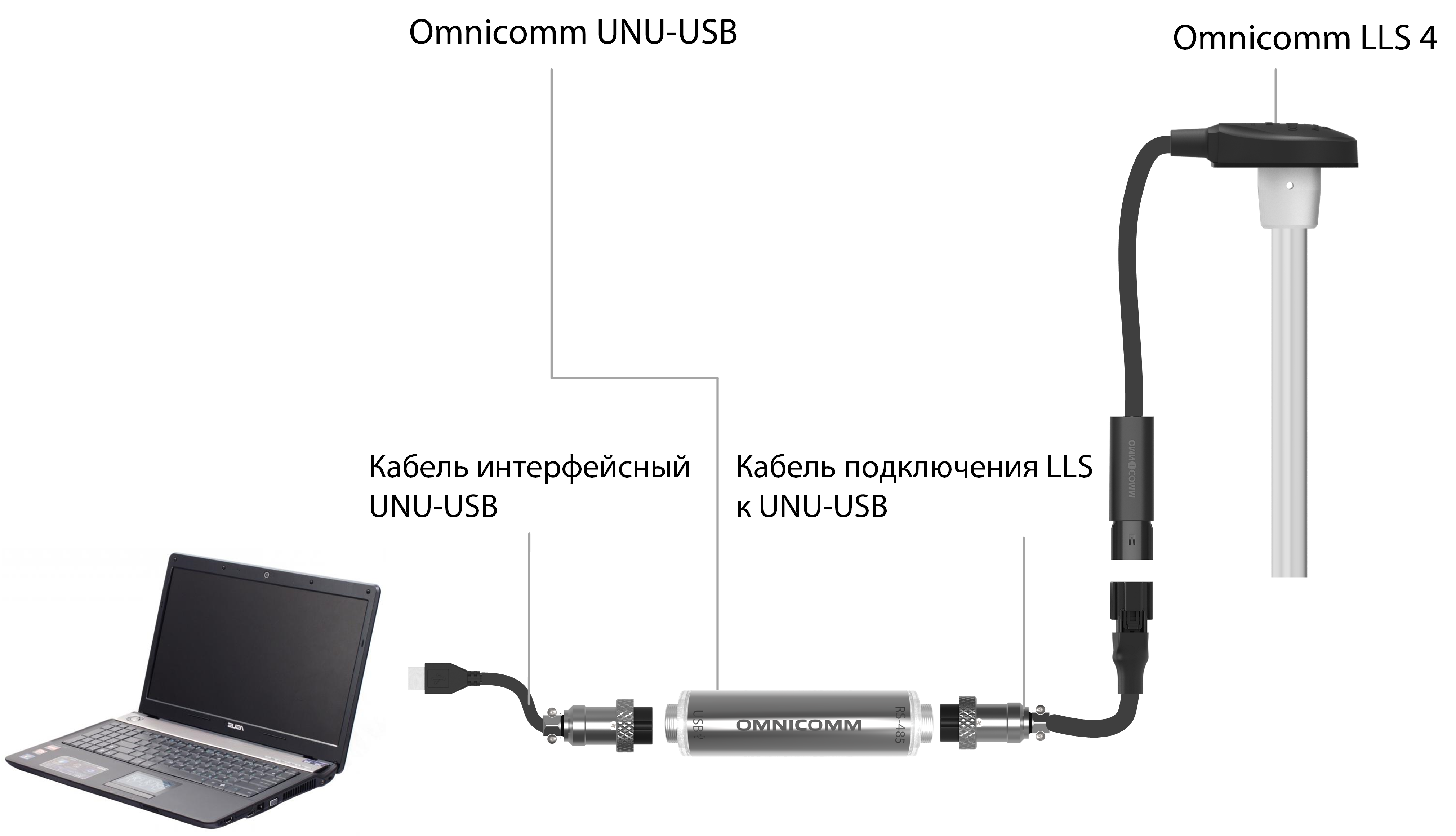

Подключение датчиков Omnicomm LLS 4 производите согласно схеме:

Подключение датчика Omnicomm LLS 4 к ПК или планшету

Запустите программу Omnicomm Configurator на ПК или планшете.

Omnicomm Configurator (PC):

Настройка датчика Omnicomm LLS на ПК

Значение уровня топлива отображается без учета фильтрации.

Omnicomm Configurator (Android):

Настройка датчика Omnicomm LLS на планшете

Подключите датчик Omnicomm LLS-AF 4 к ПК согласно схеме:

Подключение датчика Omnicomm <k style='word-break:keep-all;white-space:nowrap'><k style='word-break:keep-all;white-space:nowrap'>LLS-AF</k> 4</k> к ПК

Запустите программу Omnicomm Configurator на ПК .

Omnicomm Configurator:

Настройка датчика Omnicomm LLS на ПК

Значение уровня топлива отображается без учета фильтрации.

Калибровка «Пустой/Полный»

Настройку производите в том топливе, с которым данный датчик будет работать.

  1. Залейте топливо в мерную ёмкость
  2. Погрузите датчик в топливо на всю длину измерительной части
  3. Дождитесь появления зеленого индикатора «Стабилен». Нажмите кнопку «Полный», будет зафиксировано значение, соответствующее полному баку
  4. Выньте датчик из емкости и дайте топливу стечь из измерительной части в течение 1 минуты. Нажмите кнопку «Пустой», будет зафиксировано значение, соответствующее пустому баку
  5. Нажмите кнопку «Записать в устройство»

Настройка датчиков Omnicomm LLS 4

«Сетевой адрес» (от 1 до 254) – установите сетевой адрес датчика уровня топлива Omnicomm LLS. При подключении нескольких датчиков к одному внешнему устройству сетевые адреса должны быть уникальны.

«Максимальное показание» (от 1 до 4095) – выберите максимальное показание датчика уровня топлива LLS. Значение по умолчанию – 4095.

«Минимальное показание» (от 0 до 1023) – выберите минимальное показание датчика уровня топлива LLS. Значение по умолчанию – 0.

«Фильтрация» – установите параметры фильтрации выходного сигнала:

  • «Нет» – фильтрация не производится. Используется в случаях, когда фильтрация осуществляется внешним устройством
  • «Минимальная» – фильтрация используется в случаях установки в стационарных топливохранилищах и малоподвижной технике
  • «Средняя» – фильтрация используется в случаях работы ТС в нормальных дорожных условиях
  • «Максимальная» – фильтрация используется в случаях работы ТС в тяжелых дорожных условиях

«Автоматическая выдача данных» – выберите:

  • «Нет выдачи» – самостоятельная выдача данных (без запроса) не производится
  • «Бинарная» – самостоятельная выдача данных в бинарном формате
  • «Символьная» – самостоятельная выдача данных в символьном формате
  • «Интервал выдачи данных» (от 1 до 255 секунд) – установите интервал самостоятельной выдачи данных

Режим автоматической выдачи данных может быть использован только при подключении к одному интерфейсу не более одного датчика
Omnicomm LLS 4.

«Режим тяжелых условий эксплуатации» – включите для дополнительной фильтрации значений измерения, учитывающей сложные условия работы.

«Скорость обмена» – выберите скорость, на которой будет осуществляться обмен данными с внешним устройством. Значение по умолчанию – 19200 бит/сек.

Настройка датчика Omnicomm LLS-AF 4

Во вкладке «Настройки» в разделе «Настраиваемые параметры»:

«Фильтрация» – установите параметры фильтрации выходного сигнала:

  • «Нет» – фильтрация не производится. Используется в случаях, когда фильтрация осуществляется внешним устройством
  • «Минимальная» – фильтрация используется в случаях установки изделия в стационарных топливохранилищах и малоподвижной технике
  • «Средняя» – фильтрация используется в случаях работы ТС в нормальных дорожных условиях
  • «Максимальная» – фильтрация используется в случаях работы ТС в тяжелых дорожных условиях

«Режим тяжелых условий эксплуатации» – включите при необходимости дополнительной фильтрации значений измерения, учитывающей сложные условия работы.

«Тип сигнала» – выберите «Аналоговый» или «Частотный».

Для аналогового сигнала:

  • «Макс. знач. напряжения (5 … 20) В» – установите максимальное значение напряжения. Значение по умолчанию – 5 В
  • «Мин. знач. напряжения (0 … 15) В» – установите минимальное значение напряжения. Значение по умолчанию – 0 В

Для частотного сигнала:

  • «Макс. знач. частоты (100 до 2000) Гц» – установите максимальное значение частоты. Значение по умолчанию – 2000 Гц
  • «Мин. знач. частоты (30 до 1900) Гц» – установите минимальное значение частоты. Значение по умолчанию – 30 Гц

При подключении к терминалам Omnicomm диапазон частот – от 30 до 1053 Гц.

  • «Подтяжка». В случае если к входу внешнего устройства, по описанию производителя, подключается сигнал напряжения, выберите «Вкл». Если подключается сигнал типа «сухой контакт» или «транзисторный n-p-n ключ», выберите «Выкл»
