Las terminales Omnicomm OKO soportan conexiones de hasta 8 sensores de temperatura.

En la pestaña “Configuración” seleccione la opción “Equipo Auxiliar” de la lista.

En la sección “Sensores de temperatura” se muestra las lecturas de los sensores de temperatura conectado a la interfaz 1-Wire.

Configurar los sensores térmicos. Seleccione la opción de configuración:

• configuración del interfaz 1-Wire. Haga clic en el botón “Configurar sensores térmicos”
• Configuración a través de la entrada universal. Haga clic en el botón “Configurar los sensores térmicos (EU)”

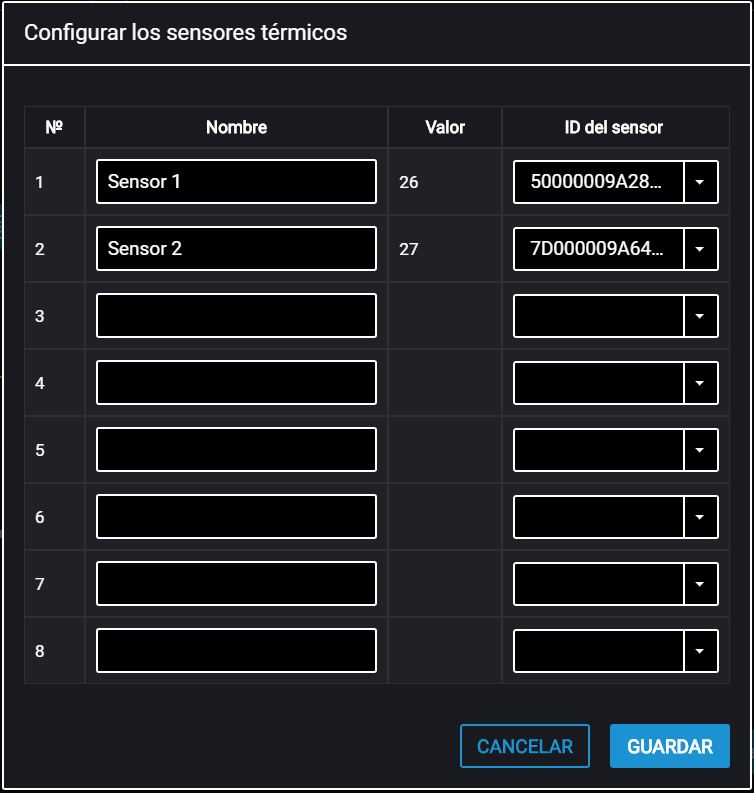

Configuración del interfaz 1-wire:

“Nombre” – ingrese el nombre del sensor térmico.

“Valor” – muestra las lecturas del sensor.

“ID” – seleccione el número de identificación del sensor térmico.

Configurar a través de la entrada universal:

“Transferir en lugar de la EU el valor del sensor 1-Wire” – seleccione el número de la entrada universal para mostrar los valores de temperatura en Omnicomm Online.

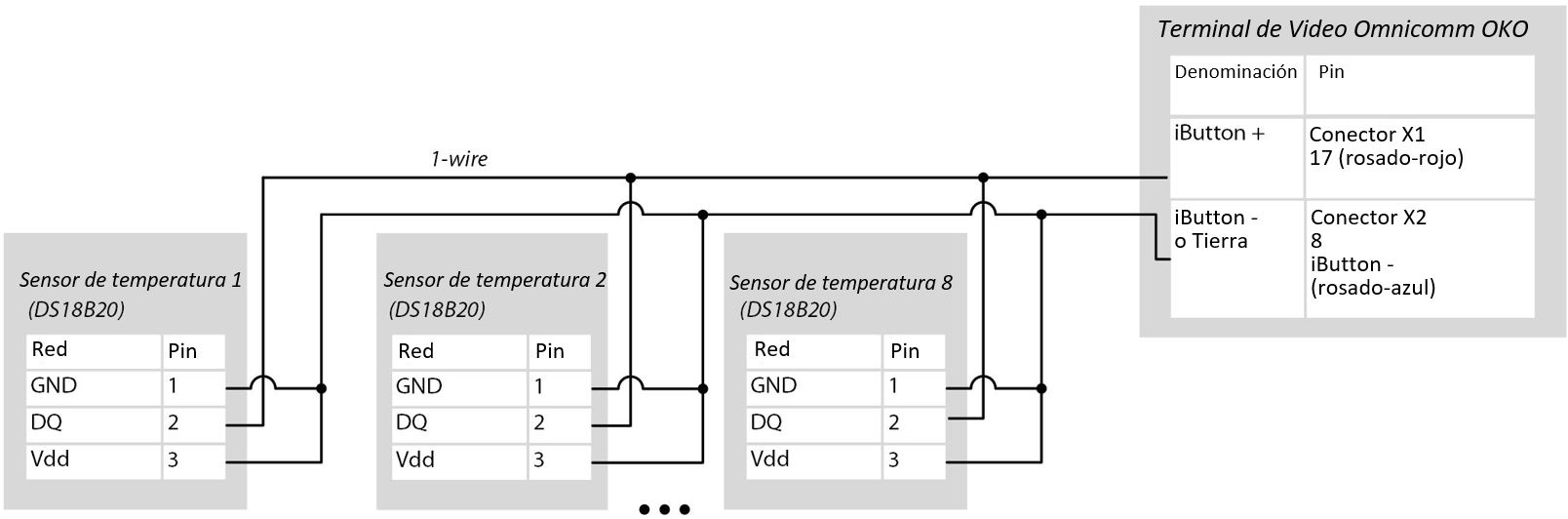

Conecte los sensores de temperatura según el esquema:

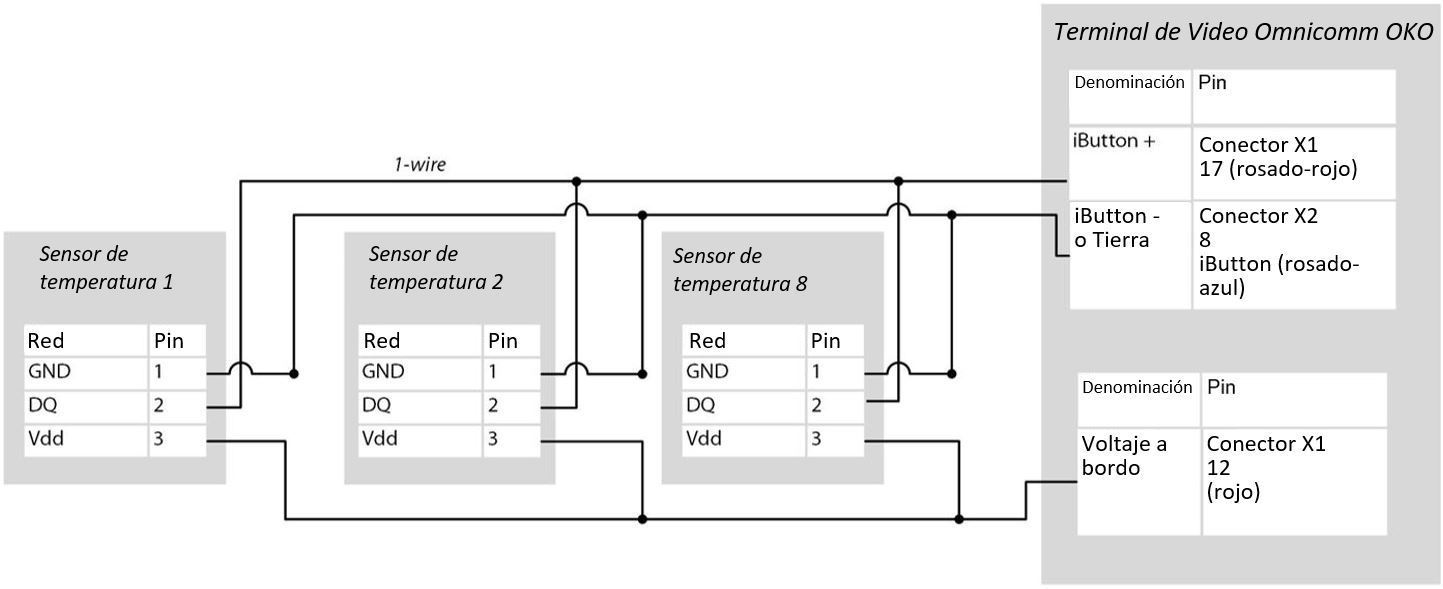

Diagrama de conexión de sensores de 1-Wire con un rango extendido de la fuente de alimentación externa:

Asegúrese de que el voltaje a bordo no exceda el voltaje de suministro máximo del sensor de temperatura especificado en la documentación del sensor.

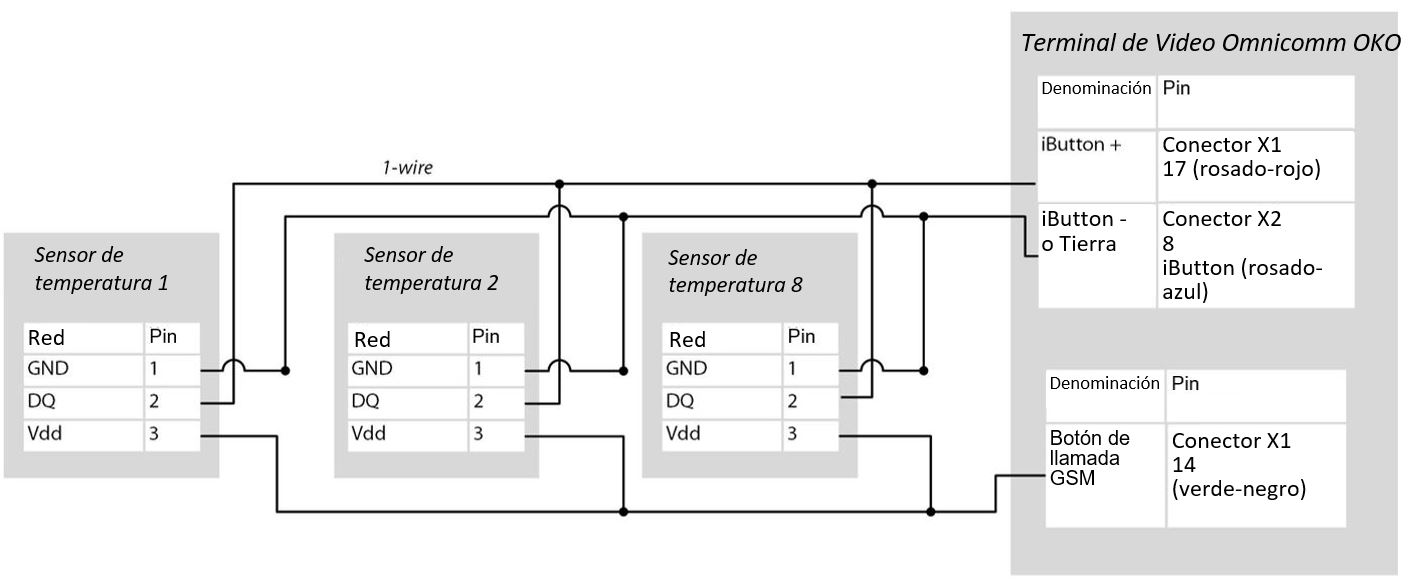

Diagrama de conexión de sensores 1-Wire DS18B20 en un circuito de dos cables con alimentación adicional desde el terminal para operación en un rango extendido por debajo de -20 C y por encima de +60 C:

Al configurar el terminal en el programa Omnicomm Configurator, es necesario desactivar la posibilidad de usar el botón de llamada GSM (en la sección “Parámetros de comunicación GSM y SMS” / “Auriculares” – desactivado, ver Comunicación con el servidor de comunicaciones).
