Instalação e conexão
Ao instalar o indicador de volume de combustível Omnicomm LLD com os parafusos, faça dois furos de fixação com diâmetro de 3,2 mm de acordo com as medidas para instalação, e na parte posterior do local de instalação insira uma arruela e uma porca, ambas incluídas no conjunto fornecido:
Ao instalar o indicador de volume de combustível Omnicomm LLD com parafusos autoatarraxantes, faça dois furos de fixação com diâmetro de 2,5 mm de acordo com as medidas para instalação.

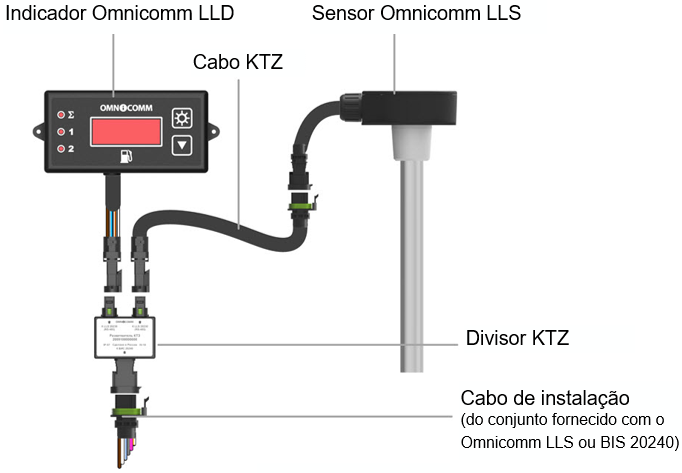

A conexão do indicador Omnicomm LLD ao sensor Omnicomm LLS, terminal, ou circuito de bordo do veículo é realizada segundo o esquema abaixo:
Se for necessário conectar dois sensores Omnicomm LLS, recomenda-se usar dois divisores KTZ e dois cabos KTZ.
Finalidades e cores dos fios no cabo de instalação:
Nome do sinal | Tipo de fio |
---|---|
RS-485 A | Laranja/branco |
RS-485 B | Branco/azul |
RS-232 Tx | Rosa |
RS-232 Rx | Cinza |
Alimentação V+ | Marrom |
Terra | Branco |
Finalidades e cores dos fios no cabo do indicador Omnicomm LLD ao ligar sem um conector:
Nome do sinal | Tipo de fio |
---|---|
RS-485 A | Laranja/branco |
RS-485 B | Branco/azul |
Alimentação V+ | Marrom |
Terra | Branco |
