Instalación y conexión
1. Coloque la junta del punto de montaje suministrada por el proveedor sobre la sonda de medición del sensor Omnicomm LLS-Ex 5
2. Coloque el sensor Omnicomm LLS-Ex 5 en el tanque y ajústelo:
- al fijar con pernos, primero coloque un separador y una arandela elástica
- al ajustar a tanques plásticos con un grosor de pared mayor a 3 mm, utilice tornillos autorroscantes suministrados suministrados por el proveedor.
3. Conecte los sensores Omnicomm LLS al dispositivo externo:

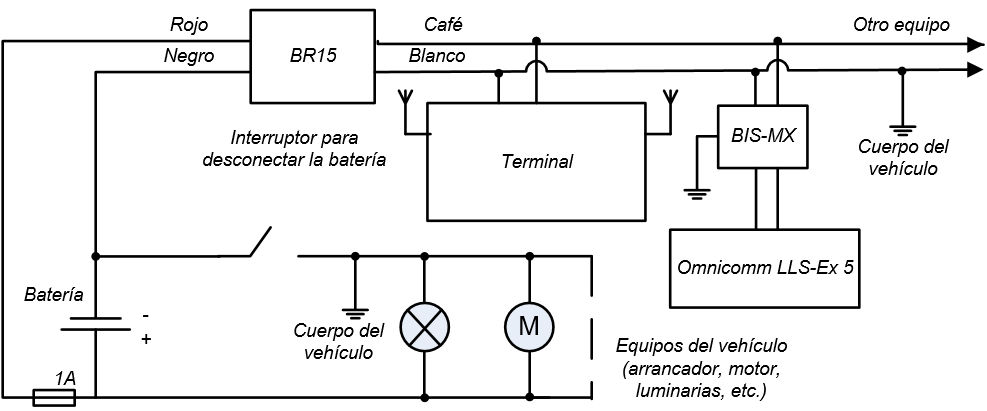

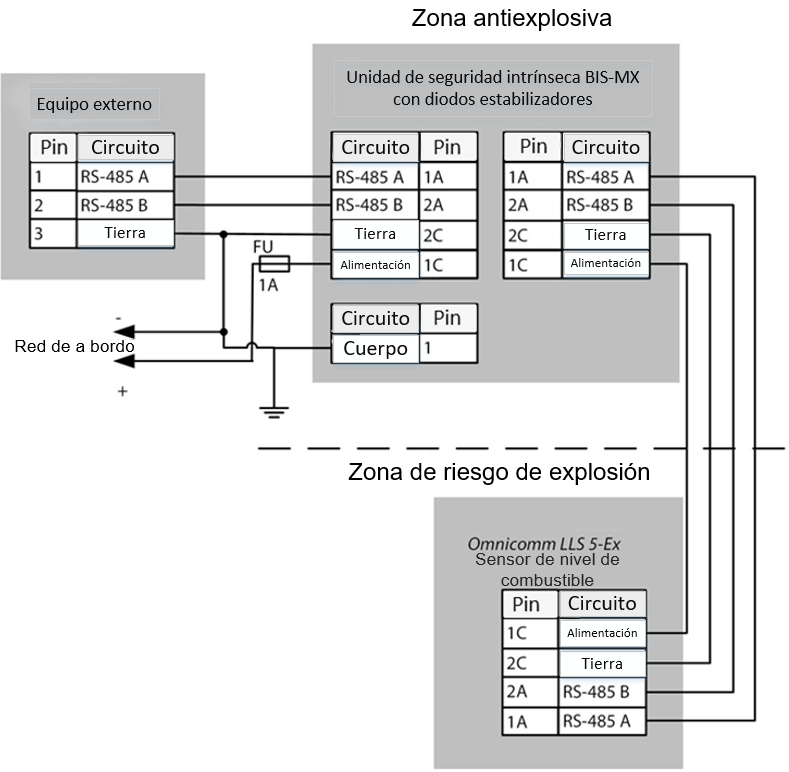

Omnicomm LLS-Ex 5 según el siguiente esquema:

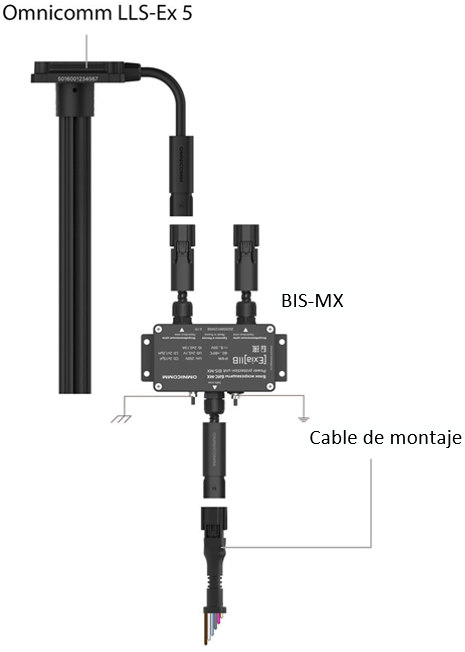

4. Conecte el dispositivo y la unidad BIS-MX usando un cable KTZ-MX (en donde y es el largo del cable, es decir, KTZ-10MX) fabricado por Omnicomm. El uso de otros cables de montaje, así como las extensiones o reducción de los cables estándares, está prohibido.

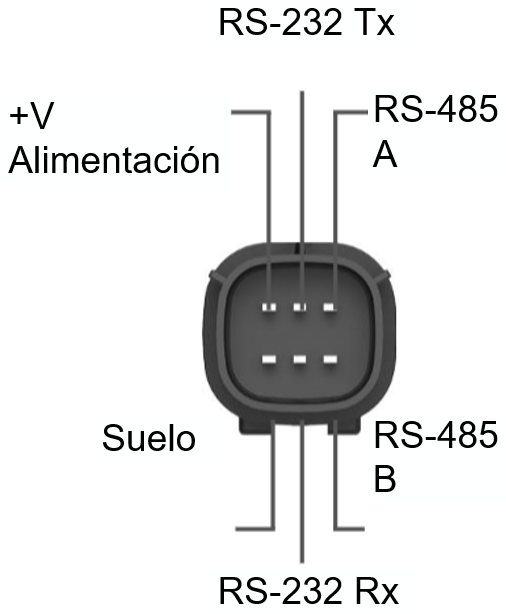

Pines de salida del conector del sensor:
| Nombre de señal | Color del cable |
|---|---|
| RS-485 A | Naranja-blanco |
| RS-485 B | Azul-blanco |
| RS-232 Tx | Rosa |
| RS-232 Rx | Gris |
| +V Alimentación | Café |
| Suelo | Blanco |
Conexión del sensor de nivel de combustible Omnicomm LLS-Ex 5 a un dispositivo externo usando BIS-MX
BIS-MX puede conectar hasta dos sensores de nivel de combustible LLS-Ex 5 a un dispositivo externo. Si solamente hay un sensor conectado, coloque un cobertor sobre el conector vacío.

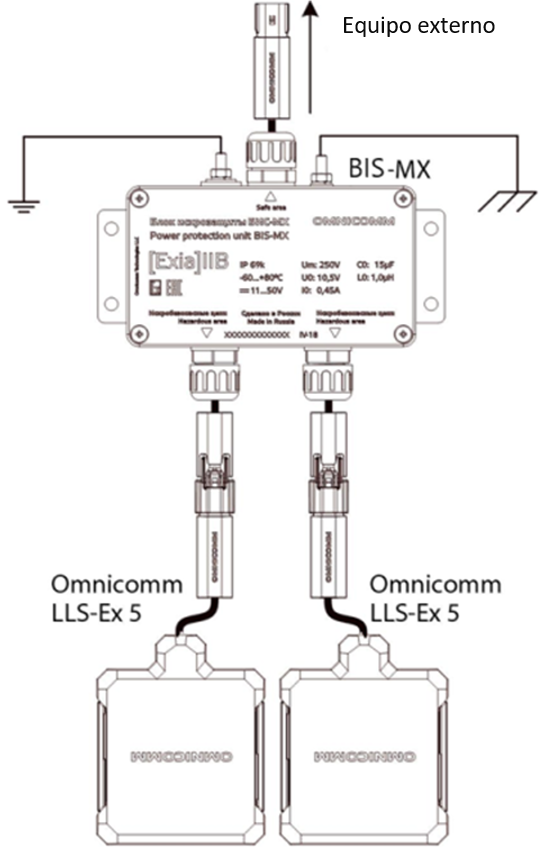

Conecte dos sensores de nivel de combustible Omnicomm LLS-Ex 5 según el diagrama::

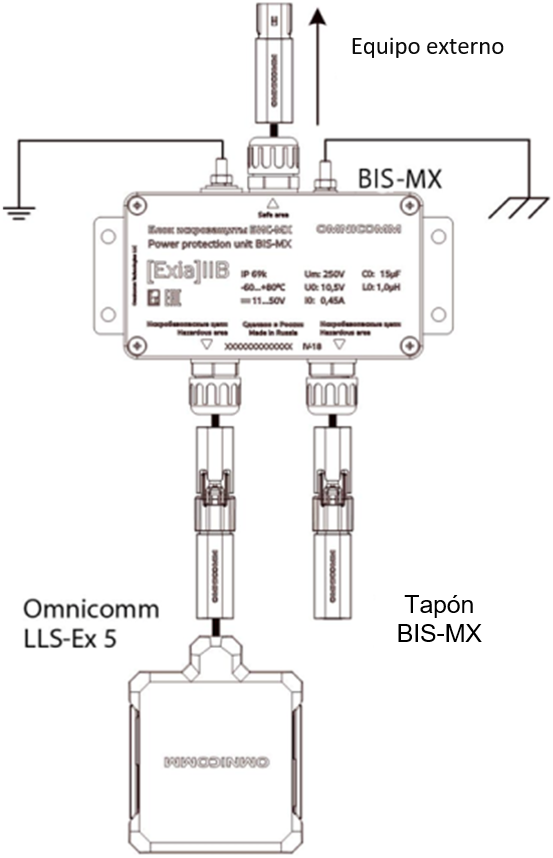

Conecte un sensor de nivel de combustible Omnicomm LLS-Ex 5 según el diagrama:
