Conecte el sensor al ordenador.

Los sensores Omnicomm LLS-Ex 5 están conectados según los siguientes esquemas:

Ejecute el programa Omnicomm Configurator en su ordenador.

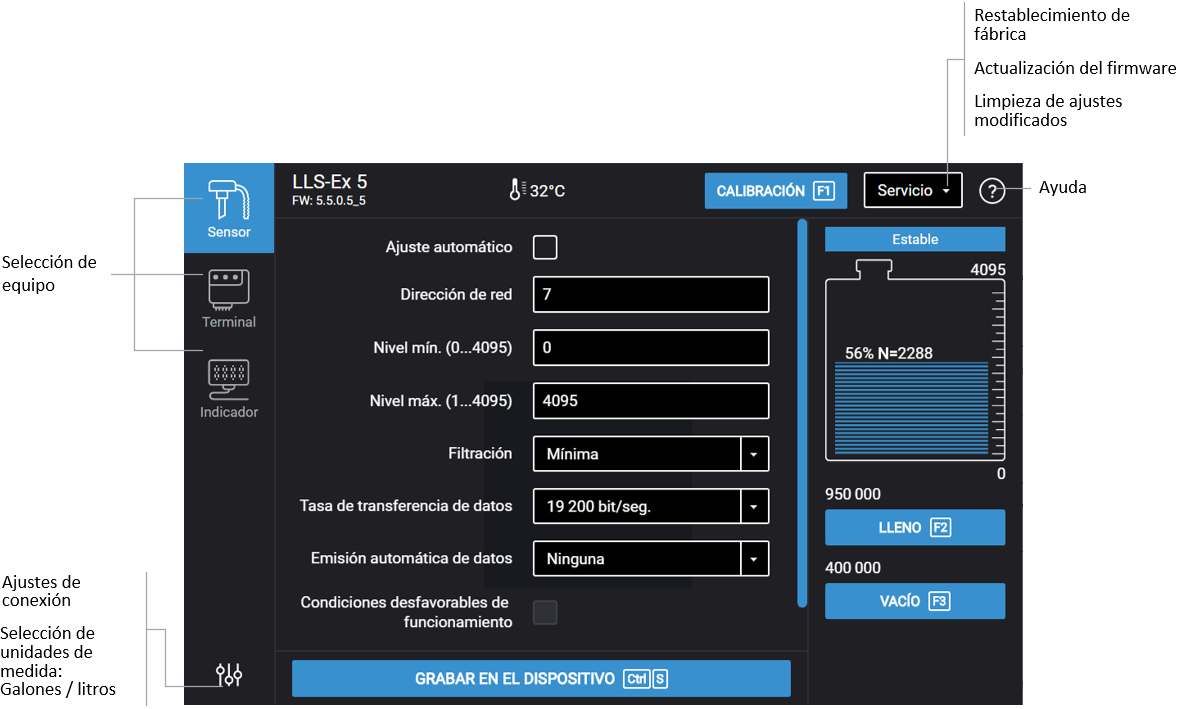

Omnicomm Configurator (Ordenador):

Realice la calibración en el combustible, sobre el cual funcionará el sensor de nivel de combustible Omnicomm LLS-Ex 5.

1. Llene el contenedor de medición con combustible
2. Sumerja en combustible la sonda de medición del sensor Omnicomm LLS-Ex 5 en toda su extensión
3. Espere a que el indicador verde de “Estable” aparezca.
   Presione “Lleno” para establecer el valor que corresponde a un tanque lleno
4. Retire el sensor Omnicomm LLS-Ex 5 del contenedor y permita que el combustible baje sobre la sonda de medición durante 1 minuto. Presione “Vacío” para establecer el valor que corresponde a un tanque vacío
5. Pulse el botón “Guardar en el dispositivo”

“Ajuste automático” - habilitar para corregir automáticamente las medidas cuando la constante dieléctrica del combustible cambie. Esta configuración solo está disponible una vez que el sensor haya sido calibrado.

“Dirección de red” (1 a 254) - establezca la dirección de la red para el sensor de nivel de combustible Omnicomm LLS. Cuando haya varios sensores conectados a un solo dispositivo externo, deberán tener su propia dirección de red.

“Nivel mín.” (0 a 4095) - seleccione la lectura mínima para el sensor de nivel de combustible Omnicomm LLS-Ex 5. Valor predeterminado - 0.

“Nivel máx.” (1 a 4095) - seleccione la lectura máxima para el sensor de nivel de combustible Omnicomm LLS-Ex 5. Valor predeterminado - 4095.

“Filtración” - establezca los parámetros de filtración de la señal de salida:

• “Ninguno”- no hay filtración, solo se excluyen las eventuales desviaciones fuertes.
• “Mínimo”- intervalo de datos para el filtrado de aproxiamdamente 15 segundos. El filtrado se utiliza para las vías urbanas
• “Medio” - el intervalo de datos para el filtrado es de aproximadamente 30 segundos. La filtración se utiliza en casos de funcionamiento del vehículo en condiciones normales de carretera
• “Máxima”- el intervalo de datos para el filtrado es de aproximadamente 5 minutos. El filtrado se usa en casos de operación del vehículo en condiciones difíciles de carretera y no se recomienda para su instalación, debido a posibles retrasos en las lecturas de combustible después del llenado/drenaje de combustible

“Emisión automática de datos” - seleccione:

• “Desactivado” - no se ha realizado una salida de datos independientes (sin solicitud)
• “Habilitado” - salida de datos binarios independientes
• “Intervalo de salida de datos” (de 1 a 255 segundos) - establece el intervalo de salida de datos automático

El modo de salida de datos automáticos solo se puede utilizar con un solo sensor Omnicomm LLS 5 como máximo conectado a una interfaz.

Modo de “Condiciones desfavorables de funcionamiento” - encienda esa opción para habilitar la filtración adicional de valores de medida tomando en cuenta condiciones de trabajo difíciles.

“Inicialización de los parámetros” - muestra la precisión de los resultados de calibración. Posibles opciones:

• “Sí” - los resultados de calibración son correctos
• “No” - se requiere recalibrar el sensor

“Tasa de transferencia de datos” - seleccione la velocidad para el intercambio de datos con el dispositivo externo. Valor predeterminado - 19.200 bits/s.
