Instalação e conexão
Ao instalar o Sensor de nível de combustível (SCC) no tanque de combustível de plástico, é importante fornecer uma conexão elétrica segura entre a carcaça do sensor e a estrutura do veículo. Se essa condição não for atendida, poderá causar mau funcionamento do sensor por conta da eletricidade estática.
Para instalação em tanques de combustível cilíndricos com diâmetro de 420...710 mm, siga as instruções na seção Recomendações de instalação do sensor de nível de combustível para tanques de combustível cilíndricos.
1. Coloque a vedação do ponto de montagem (incluída no kit) na haste de medição do sensor Omnicomm LLS
2. Coloque o sensor Omnicomm LLS dentro do tanque e fixe-o:
- ao fixar com rebites, use um rebitador
- ao fixar com parafusos, coloque primeiro uma vedação (uma em cada parafuso), um espaçador e uma arruela de pressão
- ao fixar num tanque plástico com espessura da parede superior a 3 mm, use os parafusos autoatarraxantes e uma vedação (uma para cada parafuso), incluídos no kit

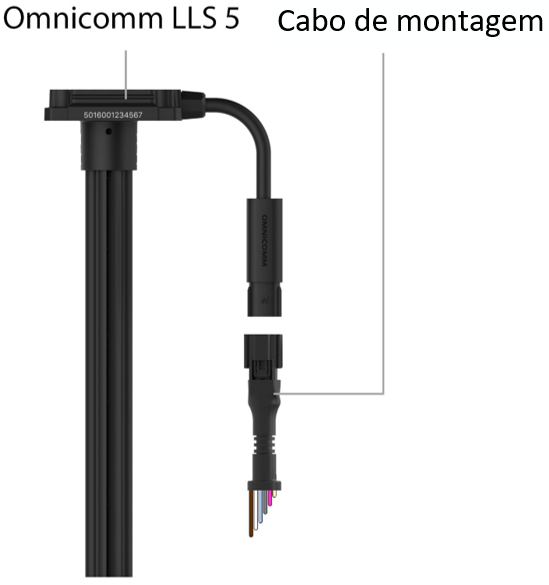

3. Conecte os sensores Omnicomm LLS a um dispositivo externo como mostrado no diagrama:
Função dos fios do cabo de montagem
| Nome do sinal | Cor do fio |
|---|---|
| RS-485 A | Laranja/branco |
| RS-485 B | Branco sujo/azul |
| RS-232 Tx | Rosa |
| RS-232 Rx | Cinza |
| Alimentação V+ | Marrom |
| Terra | Branco |
4. Conecte o porta fusível ao fio de alimentação do sensor LLS (fio marrom) próximo ao circuito de alimentação do veículo
5. Insira o fusível no porta fusível
6. Caso necessário faça a vedação do parafuso (autoatarraxante) e da conexão. Múltiplos sensores Omnicomm LLS 5 devem ser conectados lado a lado através da interface RS-485.
