Instalação
Inserção do chip SIM
Antes de inserir o chip SIM desabilite a solicitação de PIN durante a ativação. Para isso insira o chip em qualquer celular e desabilite a solicitação de PIN de acordo com as instruções de operação do celular.
- Empurre a vedação do terminal para trás
- Insira o chip SIM na abertura até ouvir um click
- Retorne a vedação do terminal a posição original
Atribuição dos pinos do conector
Terminais Omnicomm Light e Smart:
Conector Х1:
| Nº do pino | Sinal | Designação | Cor do fio |
|---|---|---|---|
| 1 | Terra (negativo) da fonte de alimentação | Terra (sinal) | Branco |
| 2 | Entrada da RPM | Tacômetro | Azul |
| 3 | Entrada universal 2 | Entrada 2 | Preto/branco |
| 4 | iButton+ | iButton+ | Rosa/vermelho |
| 5 | Linha B RS-485 LLS | B RS-485 LLS | Azul/branco |
| 6 | CAN L | CAN L | Roxo/branco |
| 7 | Tensão da fonte de alimentação do veículo | Alimentação | Vermelho |
| 8 | Chave de ignição | IGN | Amarelo |
| 9 | Entrada universal 1 | Entrada 1 | Azul |
| 10 | Saída 1 controlada | Saída 1 | Amarelo/vermelho |
| 11 | Linha A RS-485 LLS | A RS-485 LLS | Laranja/branco |
| 12 | CAN Н | CAN Н | Roxo/laranja |
Posicionamento da tampa de proteção
A tampa de proteção é colocada depois de inserir os cartões SIM, configurar o terminal e antes de encaixar o conector dos cabos de montagem e das antenas.
1. Remova a película do adesivo da tampa de proteção
2. Instale cuidadosamente a tampa de proteção no corpo do terminal
Não é possível reinstalar a tampa de proteção posteriormente
3. Revista os pontos de saída dos fios do conector do cabo de montagem com vedação de silicone ou cola quente
Fonte de alimentação e chave de ignição

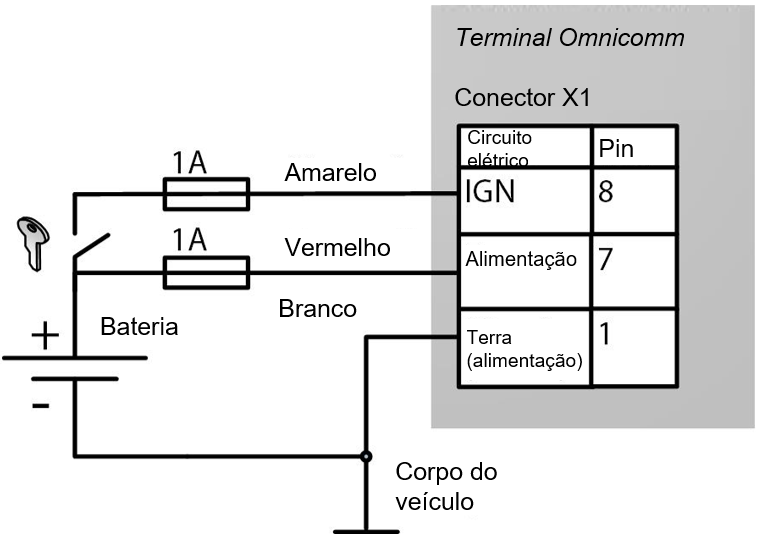

Conecte os Terminais Omnicomm Smart e Light com os diagramas:
Sem interruptor de desconexão do aterramento de acordo
Antes do interruptor de desconexão da bateria:
Terminal
O terminal deve ser instalado dentro da cabine do veículo próximo ao para-brisa, vidro lateral ou traseiro da cabine do veículo. Pelo fato de o Terminal possuir antenas GSM e GLONASS/GPS embutidas, não deve ser instalado sob superfícies metálicas ou dentro de caixas metálicas, inclusive aquelas contendo equipamentos elétricos de veículos.
É possível ligar uma antena externa GLONASS/GPS, que é recomendada para ser instalada no teto do veículo. A antena externa GLONASS/GPS deve ser instalada sobre uma superfície metálica. Fixe o terminal à superfície com fita adesiva dupla face.
A antena externa GLONASS/GPS pode ser instalada no interior do veículo, em local com bom acesso ao sinal de rádio do céu. Dentro do veículo a antena deve ser instalada numa superfície horizontal, e é necessário verificar a qualidade de recepção dos satélites de GLONASS/GPS.
