Порядок монтажа и подключения:

1. Установка разъема GX12-4 в корпус Omnicomm PORT

2. Сборка кабеля для подключения кнопки питания к Omnicomm PORT

3. Ввод в эксплуатацию

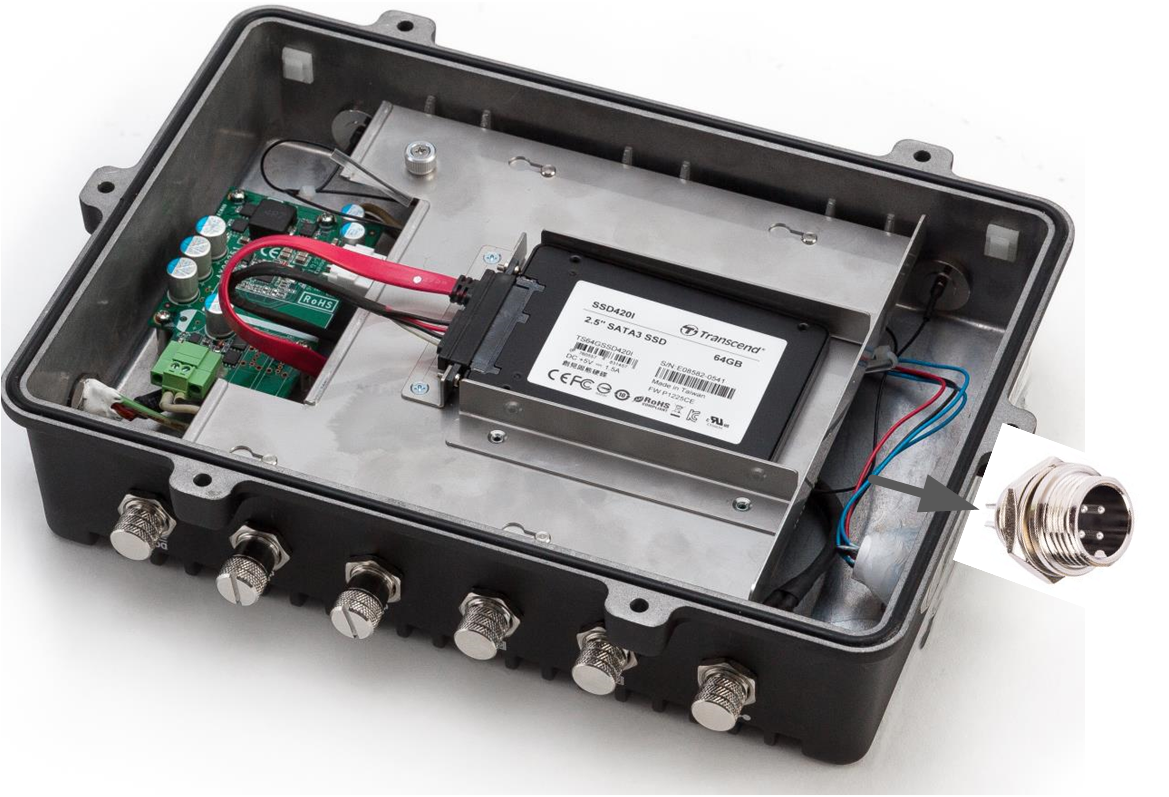

1. Отвинтите 6 винтов отверткой с шестигранником (HEX) 3мм из основания Omnicomm PORT и снимите крышку:

2. Просверлите отверстие на корпусе Omnicomm PORT в соответствии с указанными размерами:

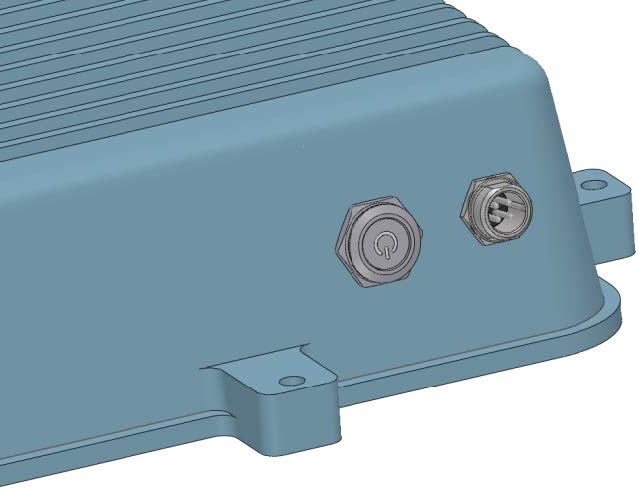

3. Установите штекер разъема GX12-4 в отверстие, используя герметик

4. Подключите четыре провода штатной кнопки питания к разъему

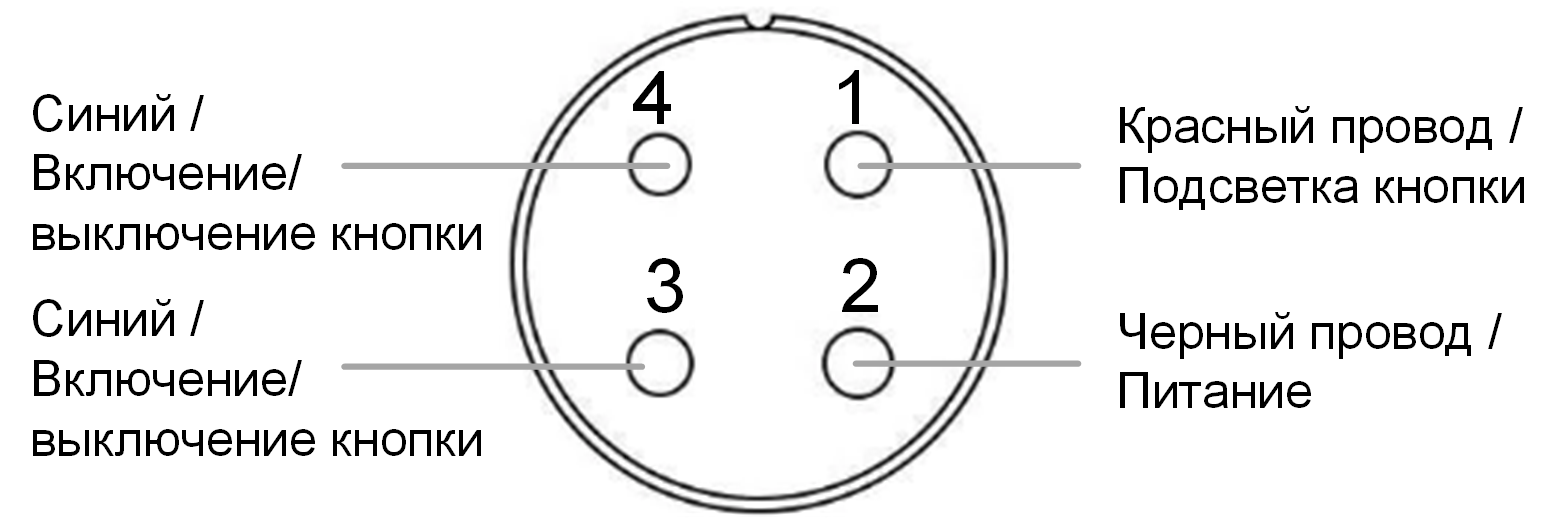

Распиновка разъема GX12-4:

5. Подключите провод питания к Omnicomm PORT

Подключите гнездо разъема GX12-4 к кнопке включения питания согласно цветам проводов и распиновке разъема GX12-4

Длина кабеля подбирается в зависимости от места установки кнопки включения питания.

1. Подключите штекер разъема в гнездо разъема GX12-4

2. Проверьте срабатывание выносной кнопки
