Custom Modbus
Os terminais de vídeo Omnicomm OKO com a versão de firmware FW310 ou superior suportam a conexão de um dispositivo externo operando através do protocolo Modbus.
Apenas um dispositivo funcionando por meio do protocolo Modbus pode ser conectado ao terminal.
Verifique previamente as configurações de um dispositivo externo: porta, taxa de transmissão e Localização de IP do dispositivo.
Conecte um dispositivo externo via interface RS-485 ou RS-232.

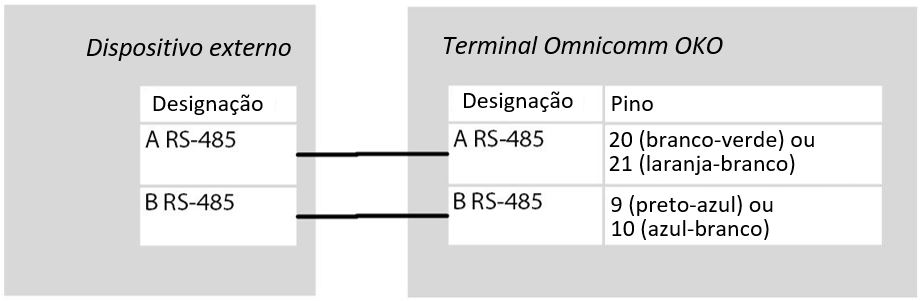

Conecte um dispositivo externo através da interface RS-485 de acordo com o diagrama:

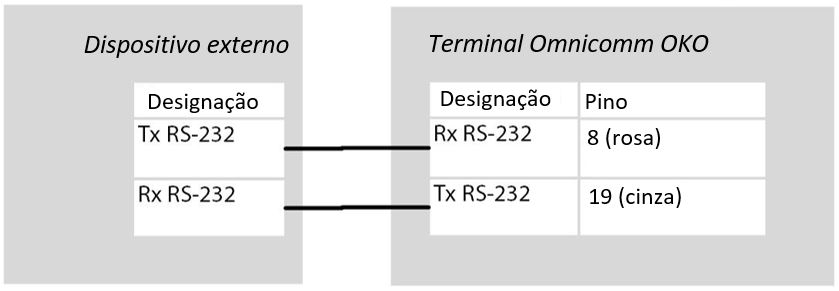

Conecte um dispositivo externo através da interface RS-232 de acordo com o diagrama:
Siga as instruções fornecidas pelo fabricante do dispositivo externo durante a conexão.
No programa Configurator Omnicomm (“Configurator”) na janela “Configurações” / “Entradas” ou no servidor de configuração remota na seção “Configuração das interfaces RS-485 e RS-232”:
“Custom Modbus” – é usado para conectar equipamentos que operam com o padrão de protocolo Modbus (excepto para Light, Smart).
Ao selecionar “Custom Modbus”:
“Taxa de transmissão da porta” – especifique a operação da taxa de transmissão da porta Modbus Opções possíveis: 9600, 19200, 38400, 57600, 115200.
“Configurações da porta” – selecione as Possíveis Opções de Configuração de portas: 8-N-1, 8-N-2, 8-Е-1, 8-Е-2, 8-О-1, 8-О-2.
No servidor de configuração remota, seleccionar o modo de operação e adicionar parâmetros, se necessário:
“Master” – o terminal envia pedidos de acesso aos registradores a partir de dispositivos externos via protocolo Modbus
“Listener” – o terminal ouve e recebe os dados necessários durante a troca via protocolo Modbus
No Configurator Omnicomm (“Configurator”), o modo de operação do terminal é configurado e os parâmetros são adicionados na janela “Configurações” / “Modbus” (ver Modbus).
