Atribuição dos pinos do conector

Terminal Omnicomm OKO

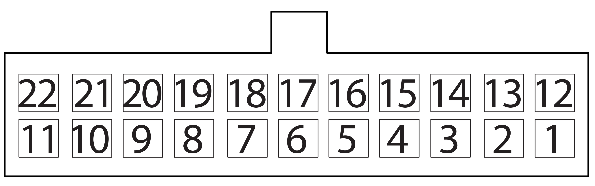

Conector Х1:

Nº do pino	Nome do sinal	Designação	Cor do fio
1	Aterramento da alimentação -	Terra (sinal)	Branco
2	Aterramento da alimentação -	Terra (alimentação)	Branco
3	Botão de pânico	Botão de pânico	Branco/vermelho
4	Entrada universal 2	Entrada 2	Preto/branco
5	Entrada universal 4	Entrada 4	Preto/amarelo
6	Entrada do RPM	Tacômetro	Azul
7	Saída 2	Saída 2	Amarelo/azul
8	Linha RS-232 Rx	Rx RS-232	Rosa
9	Linha B RS-485 №2	B RS-485 №2	Preto/azul
10	Linha B RS-485 №1	B RS-485 №1	Branco/azul
11	CAN L	CAN L	Roxo/branco
12	Tensão da fonte de alimentação do veículo	Alimentação	Vermelho
13	Chave de ignição	IGN	Amarelo
14	Botão de ativação do GSM	GSM	Verde/preto
15	Entrada universal 1	Entrada 1	Preto
16	Entrada universal 3	Entrada 3	Preto/vermelho
17	iButton+	iButton+	Rosa/vermelho
18	Saída 1	Saída 1	Amarelo/vermelho
19	Linha RS-232 Tx	Tx RS-232	Cinza
20	Linha A RS-485 №2	A RS-485 №2	Verde/branco
21	Linha A RS-485 №1	A RS-485 №1	Laranja/branco
22	CAN Н	CAN Н	Roxo/laranja

Conector Х2:

Nº do pino	Nome do sinal	Designação	Cor do fio
1	Microfone -	Microfone -	Verde/amarelo
2	Alto-falante -	Alto-falante -	Cinza/amarelo
3	Terra	GND	Branco
4	Entrada universal 5	Entrada 5	Verde
5	Terra	GND	Branco
6	Microfone +	Microfone +	Verde/vermelho
7	Alto-falante +	Alto-falante +	Cinza/vermelho
8	iButton-	iButton-	Rosa/azul
9	Entrada universal 6	Entrada 6	Roxo
10	Fonte de alimentação externa para os sensores +	Alimentação	Marrom

Conectores CAM1, CAM2, CAM3, CAM4:
