Calibração
A calibração do tanque de combustível é necessária para verificar a conformidade do código digital emitido pelo sensor Omnicomm LLS-Ex 5 e o volume de combustível em um determinado tanque de combustível.
A calibração do tanque de combustível é o enchimento do tanque de combustível - do vazio para o cheio, seguindo uma certa etapa de reabastecimento, e registrando as leituras do sensor Omnicomm LLS na tabela de calibração. É recomendável realizar pelo menos 20 passos. É possível calibrar o tanque drenando.
Um tanque para ser calibrado deve ser esvaziado.
A calibração de um tanque com vários sensores Omnicomm LLS 5 será semelhante à calibração com um sensor. Antes do processo de calibração, adicione o número requerido de sensores e especifique os endereços de rede. Todos os sensores devem ser calibrados ao mesmo tempo. Conecte múltiplos sensores ao computador usando um divisor KTZ.
Medição do reservatório com um sensor Omnicomm LLS 5:
1. Esvazie o tanque de combustível
2. Conecte o sensor a um computador de acordo com o diagrama na seção de Configuração

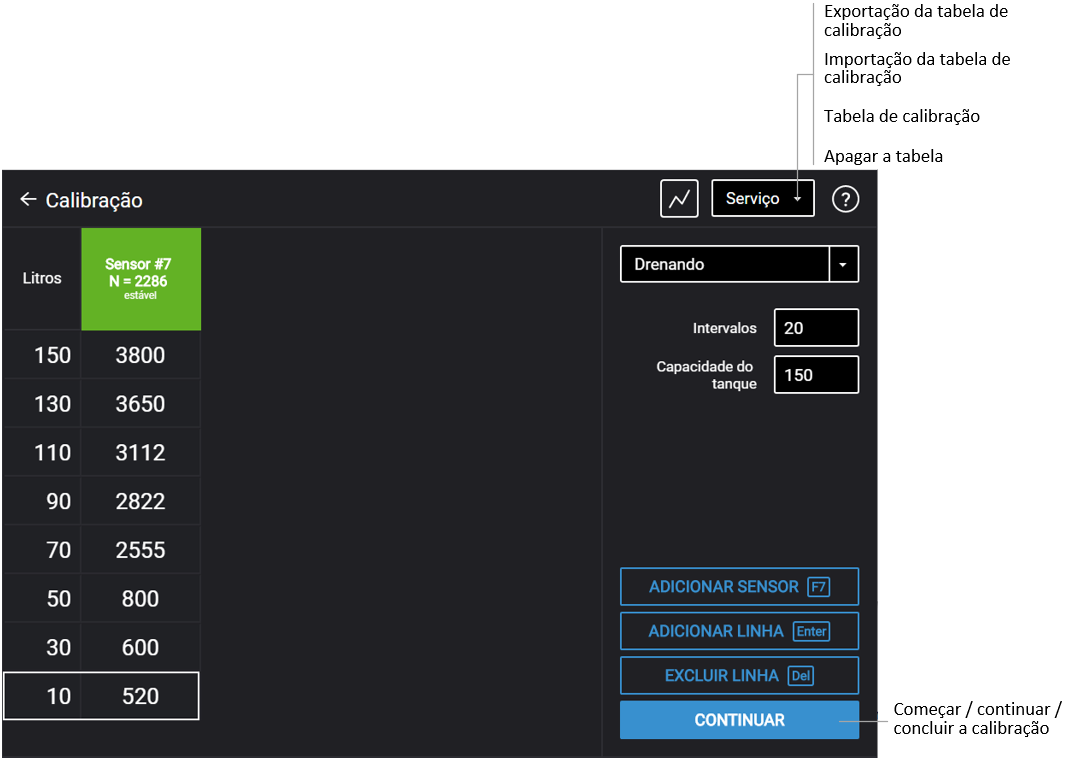

3. Execute o Omnicomm Configurator. Selecione “Calibração”.
Omnicomm Configurator (computador):
Se a coluna de leitura do sensor não for exibida, clique em “Adicionar sensor”. Selecione o tipo de sensor. Especifique o endereço de rede definido para o sensor durante a configuração.
4. Defina o intervalo em litros
Se a geometria do tanque de combustível não for linear ou tiver alargamentos e estreitamentos, é recomendável, para melhores resultados, realizar a etapa de calibração inferior usando recipientes de medição de baixa capacidade (maior resolução).
5. Pressione o botão “Começar/continuar a calibração”
6. Abasteça o volume de combustível equivalente ao intervalo
Abasteça utilizando um reservatório de medição ou através de um fluxímetro com intervalos predefinidos. O reservatório deve possuir uma certificação obtida por meio de testes de calibração metrológicos (Um balde de aferição do INMETRO, por exemplo).
7. Pressione “Adicionar linha”
O volume de abastecimento equivalente ao intervalo predefinido será exibido na coluna “Litros”.
O valor equivalente ao volume de abastecimento será exibido na coluna “Sensor”.
8. Pressione “Adicionar linha”
9. Repita os passos 6, 7 e 8 conforme o número de pontos de controle. O número mínimo recomendado de pontos de controle é - 20
10. Pressione o botão “Concluir a calibração”
11. Salve a tabela de calibração no formato de arquivo de calibração (.ctb) ou no formato de arquivo Omnicomm Online (.xml) no Terminal ou Indicator pressionando o botão “Exportar”
Ao efetuar a exportação da tabela de medição para o formato de arquivo Omnicomm Online (.xml), será exibida a janela “Export” (Exportar). Especifique o número do sensor Omnicomm LLS a exibir no Omnicomm Online.
