Instalação e conexão
Ao instalar o Sensor de nível de combustível (SCC) no tanque de combustível de plástico, é importante fornecer uma conexão elétrica segura entre a carcaça do sensor e a estrutura do veículo. Se essa condição não for atendida, poderá causar mau funcionamento do sensor por conta da eletricidade estática.
Para instalação em tanques de combustível cilíndricos com diâmetro de 420...710 mm, siga as instruções na seção Recomendações de instalação do sensor de nível de combustível para tanques de combustível cilíndricos.
1. Coloque a junta de vedação do ponto de montagem fornecida pelo fornecedor na haste de medição do sensor Omnicomm LLS-Ex 5
2. Coloque o sensor Omnicomm LLS-Ex 5 no tanque e conserte-o:
- ao fixar com parafusos, primeiro coloque um espaçador e uma arruela de pressão
- ao fixar em tanques de plástico com uma espessura de parede superior a 3 mm, utilize parafusos auto-roscantes proporcionados pelo fornecedor
3. Conecte os sensores Omnicomm LLS a um dispositivo externo:

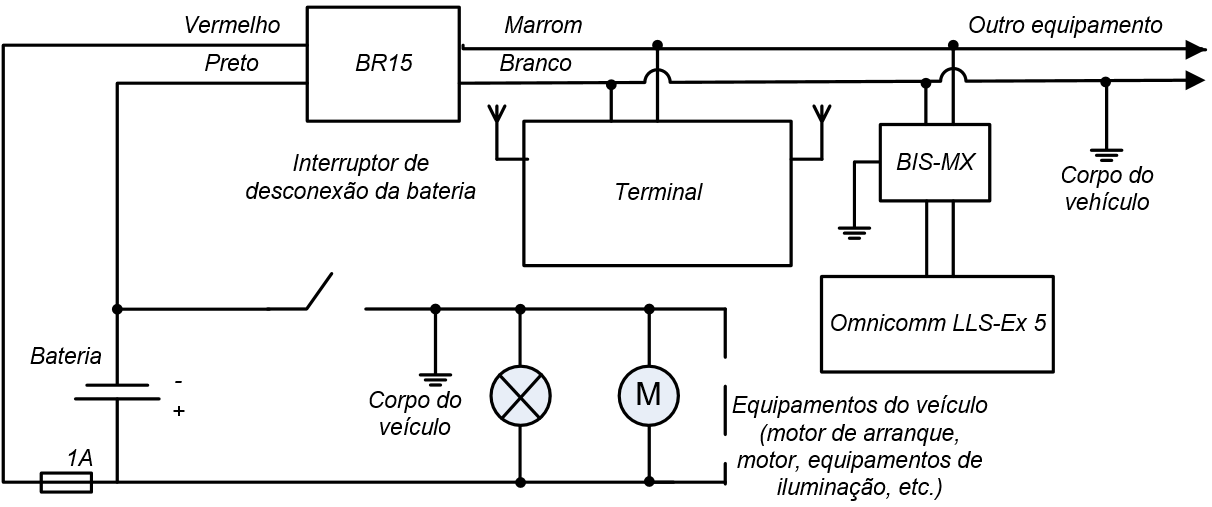

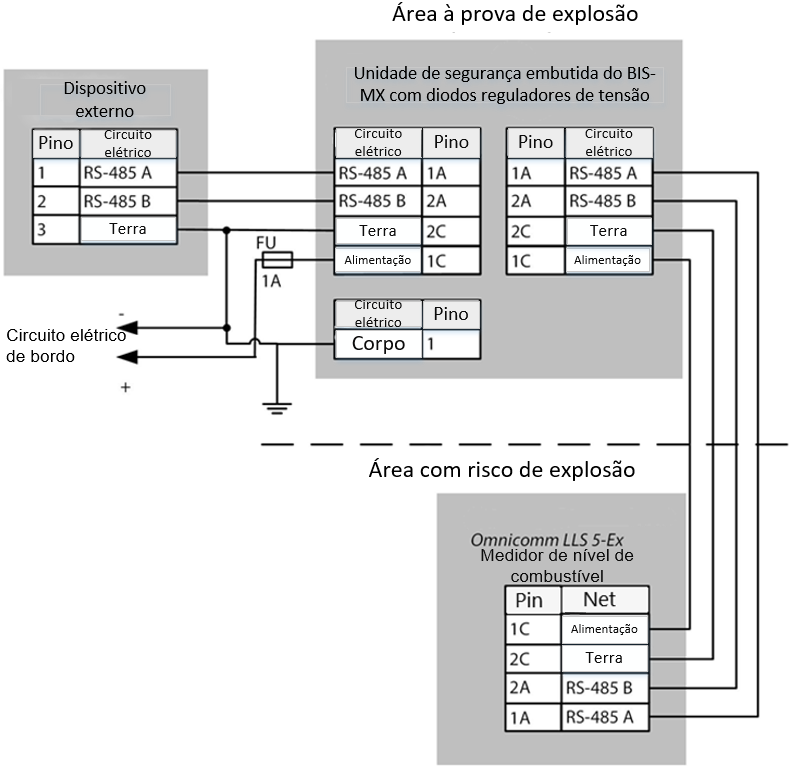

Para o sensor Omnicomm LLS-Ex 5, use o diagrama abaixo:

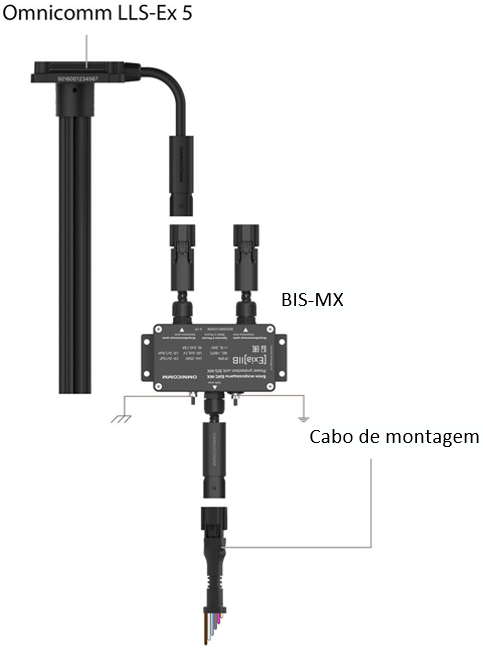

4. Conecte o dispositivo e a unidade BIS-MX usando um cabo KTZ-MX (onde y é o comprimento do cabo, por exemplo, KTZ-10MX) fabricado pela Omnicomm. O uso de outros cabos de montagem, bem como a extensão ou redução dos cabos padrão, é proibido.

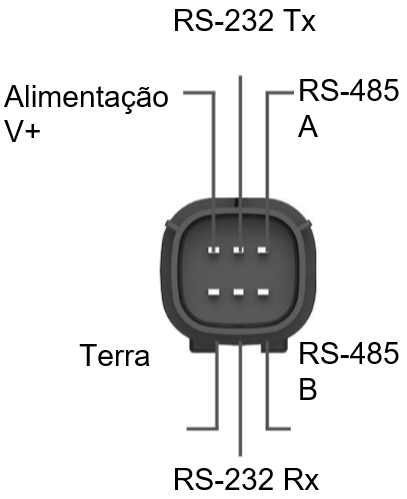

Pinagem do conector do sensor:
| Nome do sinal | Cor do fio |
|---|---|
| RS-485 A | Laranja/branco |
| RS-485 B | Azul/branco |
| RS-232 Tx | Rosa |
| RS-232 Rx | Cinza |
| Alimentação V+ | Marrom |
| Terra | Branco |
Conectando o sensor de nível de combustível Omnicomm LLS-Ex 5 a um dispositivo externo usando o BIS-MX
O BIS-MX pode conectar até dois sensores de nível de combustível LLS-Ex 5 a um dispositivo externo. Se somente um sensor estiver conectado, coloque uma tampa no conector vazio.

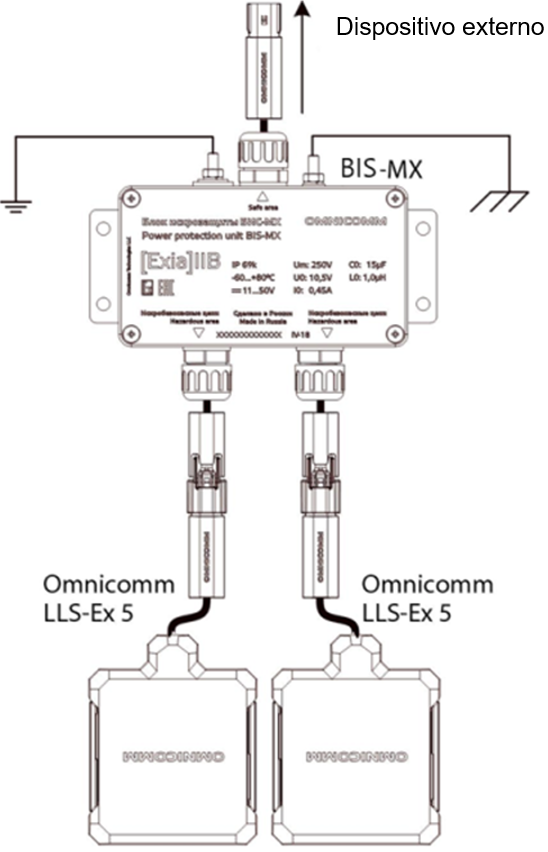

Conecte dois sensores de nível de combustível Omnicomm LLS-Ex 5 conforme mostrado no diagrama:

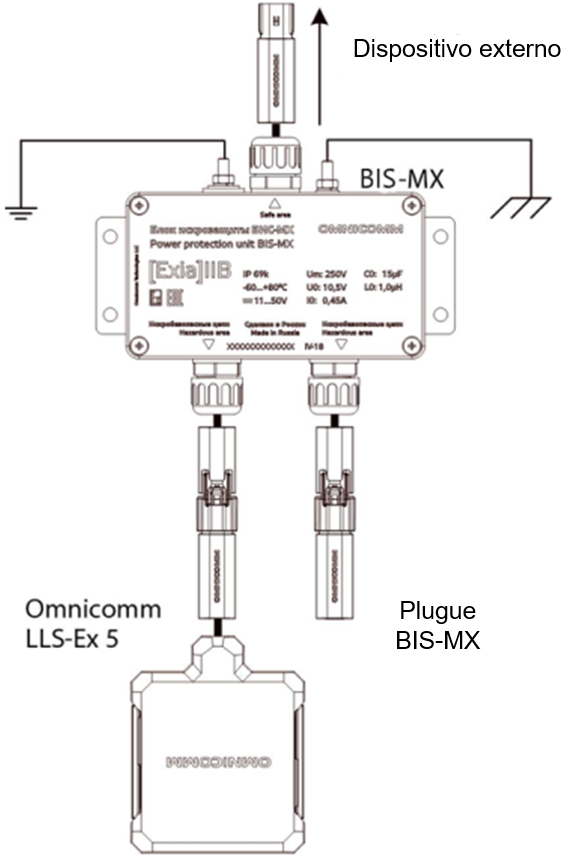

Conecte uno sensor de nível de combustível Omnicomm LLS-Ex 5 conforme mostrado no diagrama:
