Conecte o sensor a um computador.

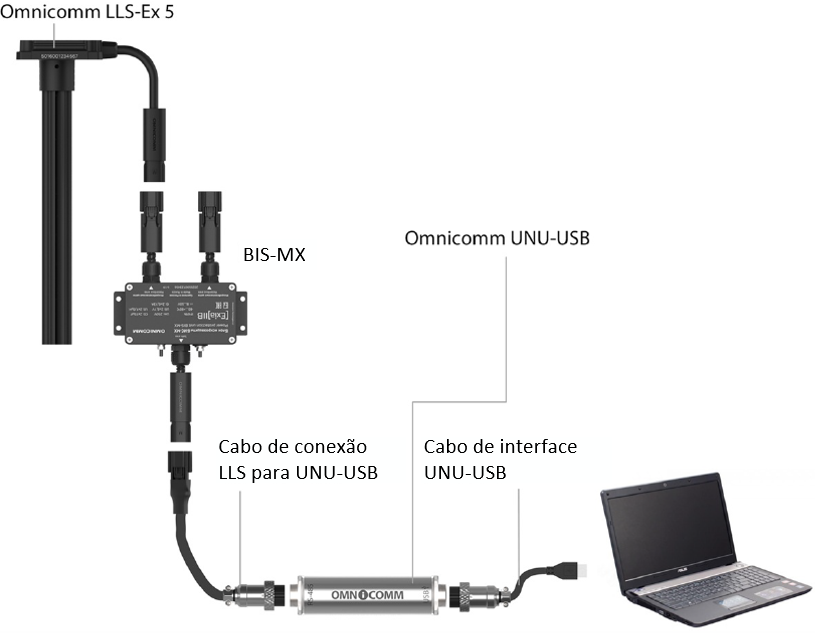

Os sensores Omnicomm LLS-Ex 5 são conectados de acordo com os seguintes esquemas:

Execute o programa Omnicomm Configurator no seu computador.

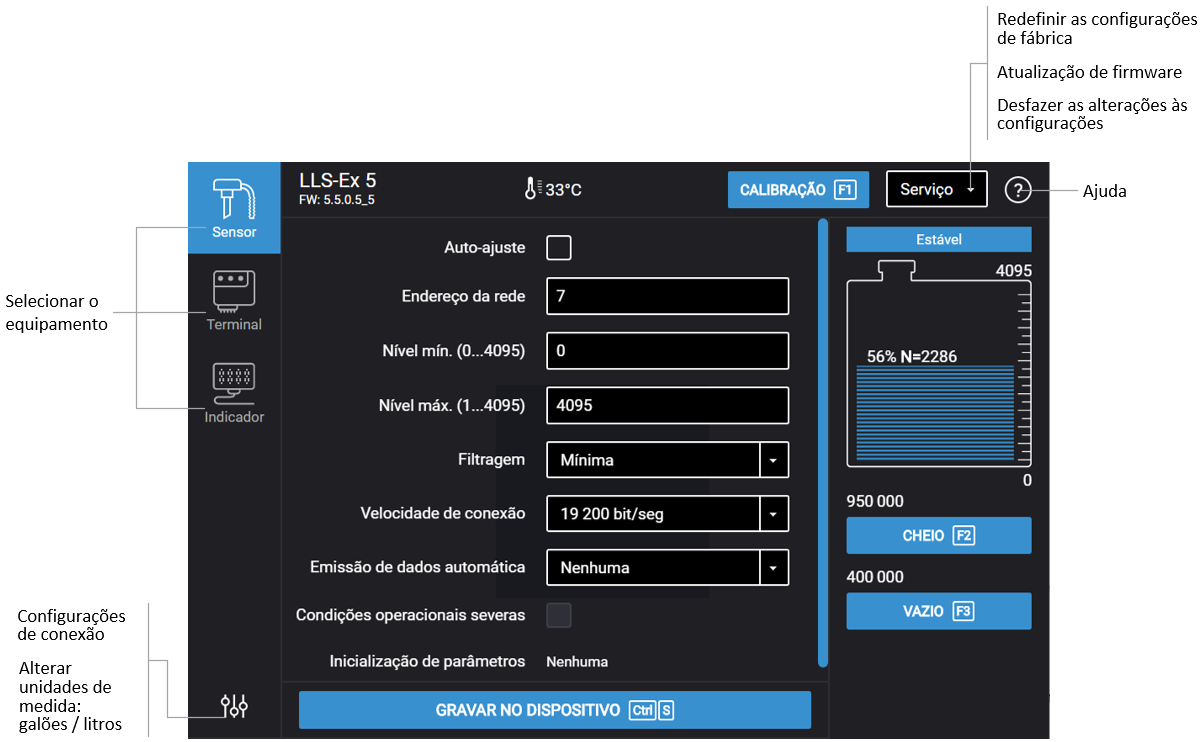

Omnicomm Configurator (computador):

Execute a calibração no combustível, no qual o sensor de nível de combustível Omnicomm LLS-Ex 5 funcionará.

1. Coloque combustível no reservatório de medição
2. Mergulhe o sensor Omnicomm LLS-Ex 5 no combustível por toda a extensão da haste de medição
3. Aguarde que seja exibido o indicador “Estabilizado”.
   Pressione “Cheio” para registrar o valor correspondente ao tanque cheio
4. Retire o sensor Omnicomm LLS-Ex 5 do recipiente e deixe o combustível fluir pela peça de medição por 1 minuto. Pressione “Vazio” para registrar o valor correspondente ao tanque vazio
5. Pressione o botão “Gravar no dispositivo”

“Auto-ajuste” – habilite para corrigir automaticamente as medições ao mudar a constante dielétrica do combustível. A configuração só está disponível depois de ter calibrado o sensor.

“Endereço de rede” (1 a 254) – defina o endereço de rede para o sensor de nível de combustível Omnicomm LLS. Quando houver diversos dispositivos conectados a um dispositivo externo, cada um deles deverá ter um endereço de rede único.

“Nível min.” (0 a 4095) – selecione a leitura mínima para o sensor de nível de combustível LLS-Ex 5. Valor padrão - 0.

“Nível máx.” (1 a 4095) – selecione a leitura máxima para o sensor de nível de combustível LLS-Ex 5. Valor padrão - 4095.

“Filtragem” – defina os parâmetros para filtragem do sinal transmitido:

• “Nenhuma”– nenhum filtro é aplicado, somente são excluídas as variações fortes e isoladas
• “Mínima”– o intervalo de dados para filtragem é de, aproximadamente, 15 segundos. Usado para vias urbanas
• “Média” – o intervalo de dados para filtragem é de, aproximadamente, 30 segundos. Usado para veículos que operam em condições de via normais
• “Máxima”– o intervalo de dados para filtragem é de, aproximadamente, 5 minutos. Usado quando os veículos operam em condições de via severas; não é uma configuração recomendada, por potencialmente causar atrasos nas leituras de combustível após uma operação de abastecimento/drenagem

“Emissão de dados automática” – selecione:

• “Desativada” – não é feita nenhuma transmissão independente dos dados (não solicitada)
• “Ativada” – transmissão independente de dados binários
• “Intervalo de transmissão dos dados” (1 a 255 segundos) – defina o intervalo da transmissão autônoma dos dados

O modo de saída de dados automático pode ser usado somente com o máximo de um sensor Omnicomm LLS 5 conectado a uma interface.

Modo “Condições operacionais severas” – ative para habilitar a filtragem adicional dos valores de medição levando em conta as condições de trabalho difíceis.

“Inicialização de parâmetros” – exibe a exatidão dos resultados da calibração. Opções possíveis:

• “Sim” - os resultados da calibração estão corretos
• “Não” - é necessário recalibrar o sensor

“Taxa de dados” – selecione a taxa para a troca de dados com o dispositivo externo. Valor padrão – 19,200 bit/s.

Ajuste automático

A função de ajuste automático proporciona a adaptação do sensor às características do combustível utilizado e deve estar ativada para o funcionamento correto da calibração automática.

Para utilizar a função de calibração automática, é necessário ativar previamente a função de ajuste automático (Auto-adjustment / FuelScan).

A calibração automática é realizada utilizando parâmetros calculados para combustível diesel padrão. Ao operar com outros tipos de combustível sem o ajuste automático ativado, o erro de medição pode exceder 10%.

Condições para realizar a calibração automática

A calibração automática é realizada somente se todas as seguintes condições forem atendidas simultaneamente:

a função de ajuste automático (Auto-adjustment / FuelScan) está ativada; os parâmetros Empty e Full possuem valores de fábrica (valores padrão); o sensor permanece imóvel durante todo o processo de calibração.

Se pelo menos uma das condições especificadas não for atendida, a calibração automática não será iniciada.

Procedimento para realizar a calibração automática

Conecte o sensor à fonte de alimentação. Coloque o sensor sobre uma superfície horizontal plana. Após fornecer alimentação, não mova nem toque no sensor durante 2 minutos. Após 2 minutos, o sensor determina e define automaticamente os valores dos parâmetros Empty e Full. A conclusão bem-sucedida da calibração automática é confirmada pela alteração do valor do parâmetro Inicialização dos parâmetros de No para Yes.
